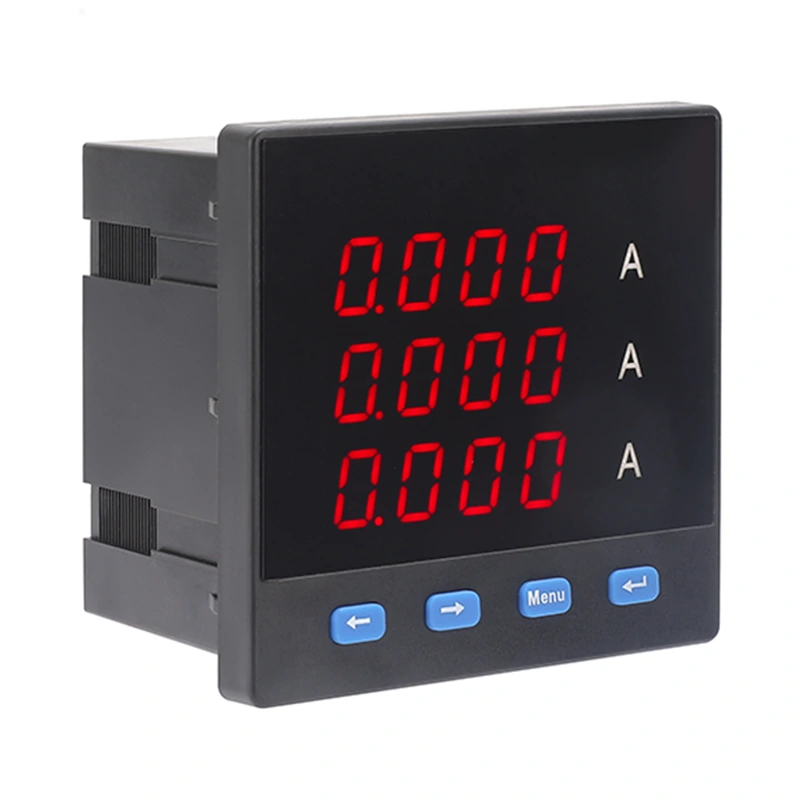

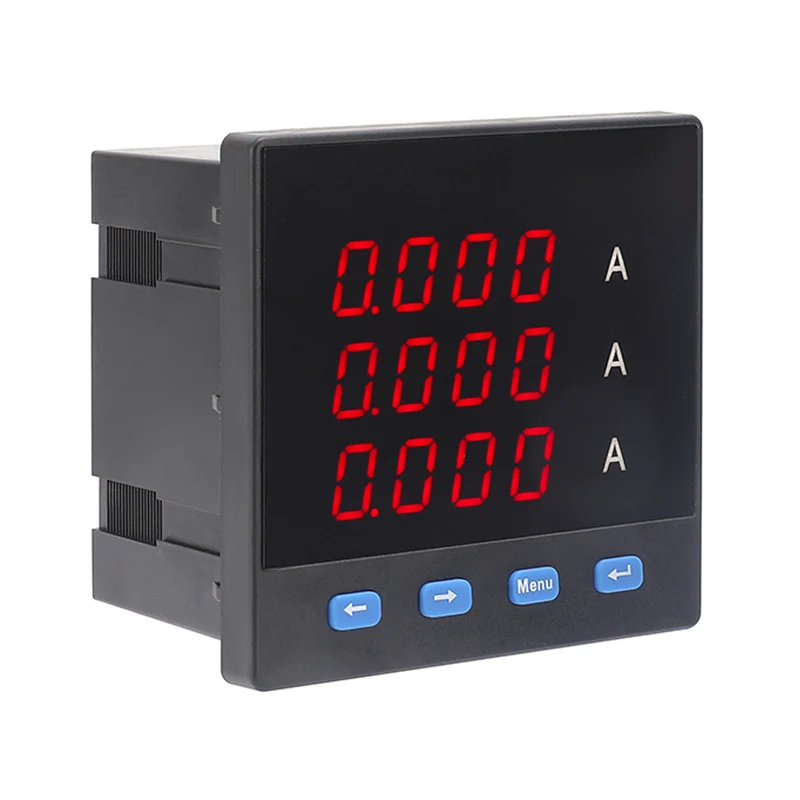

Tre-fase ammeter

Tre-fase-ammetre er vigtige værktøjer til nøjagtigt måling og overvågning af elektriske strømme i trefasede kraftsystemer. Disse målere er designet til at tilvejebringe nøjagtige aflæsninger af den aktuelle strømning i hver fase og spiller en afgørende rolle i at sikre en effektiv og sikker drift af industrielle og kommercielle elektriske systemer.

Oversigt og monteringsdimensioner

Tabelinstallationsstørrelser (MM)

Generelle tekniske data

1. Arbejdstrømforsyning: AC220V ± 10% 50/60Hz

2. strømforbrug: <1,5W

3. Nøjagtighed: RMS -måling 0,5% karakter

4. Arbejdsmiljø: -10 ° C ~ 50 ° C

5. Opbevaringsmiljø: -20 ° C ~ 75 ° C

6. Isolering:> 5MΩ

Vis hjælp

Beskrivelse af ammeterskærmtilstand

• Når displayværdien <10a, vises 3 decimaler, dvs. x.xxx a

• Når 10a≤display -værdi <100a, vises 2 decimaler, dvs. xx.xx a

• Når 100a≤display -værdi <1000a, vises 1 decimal, dvs. xxx.x a

• Når 1000a≤displayet værdi <10000a, vises ingen decimal, dvs. xxxx a

• Når den vises værdi ≥10000a, lyser KA -indikatoren op, og displayet lyder: xx.xx ka

Beskrivelse af voltmeter -displaytilstand

• Når displayværdien <1 kV, vises 1 decimal, dvs. xxx.x v

• Når 1 kV≤display -værdi <10 kV, vises ingen decimal, dvs. xxxx v

• Når 10 kV≤display -værdi <100 kV, lyser Ka -indikatoren op, og displayet lyder: xx.xx kV

• Når 100 kV≤displayed værdi <1000 kV, lyser Ka -indikatoren op, og displayet lyder: xxx.x kV

• Når den vises værdi ≥1000 kV, lyser KA -indikatoren op, og displayet lyder: xxxx kV

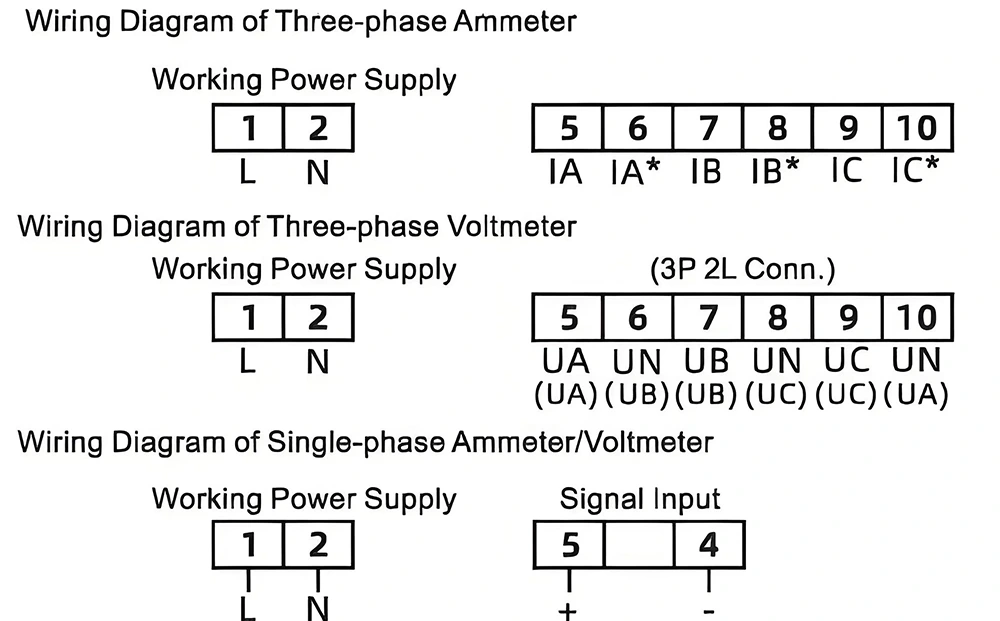

Ledningsdiagrammer
