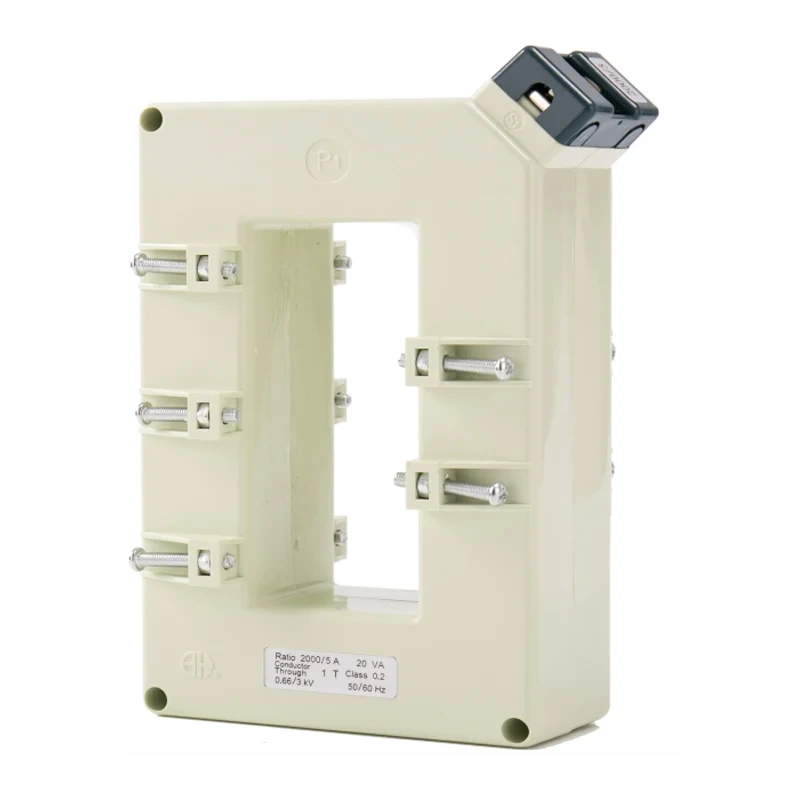

BH-0.66-serien ⅱ Aktuelle transformere er designet til nøjagtigt at måle og omdanne høje strømme til standardiserede værdier til overvågning og kontrolformål. Med avanceret teknologi og præcisionsteknik tilbyder disse nuværende transformere pålidelig ydelse og holdbarhed i forskellige industrielle applikationer.
. Høj nøjagtighed: BH-0.66-serien ⅱ Aktuelle transformere giver præcise målinger med et højt niveau af nøjagtighed.
. Bred anvendelse: Velegnet til brug i en lang række industrielle omgivelser, herunder strømfordeling, energistyring og udstyrsovervågning.
. Nem installation: Designet til nem installation og integration i eksisterende systemer, hvilket reducerer nedetid og vedligeholdelsesomkostninger.
. Robust konstruktion: Bygget til at modstå barske driftsforhold og sikre langsigtet præstations pålidelighed.
. Overholdelse: Opfylder internationale standarder for kvalitet og sikkerhed og sikrer overholdelse af branchens regler.
Rektangulært (vandret) vindue, der passer til flere busstænger såvel som kabler. Brugt hovedsageligt til instrumentering og måling, fyldt med epoxyharpiks inde i foringsrøret. Har fjorten størrelser med et bredt forhold. Vindvind dimensioner kan justeres for at opfylde forskellige kunde
Krav.

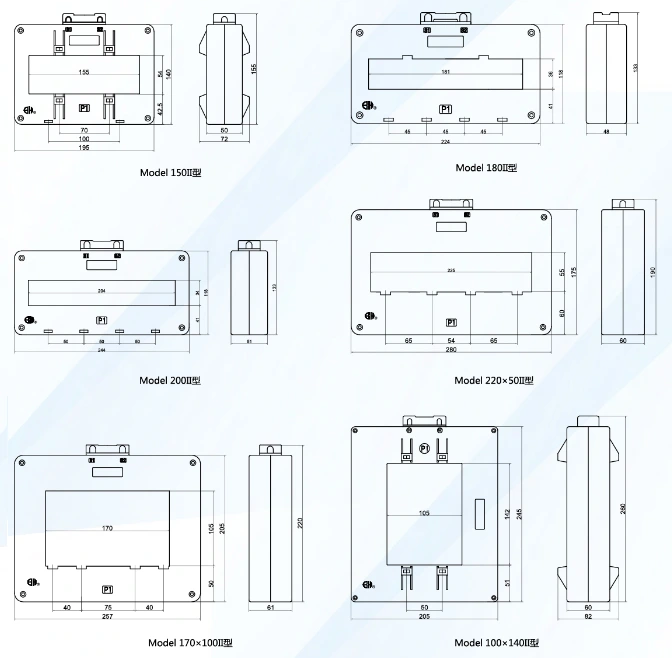

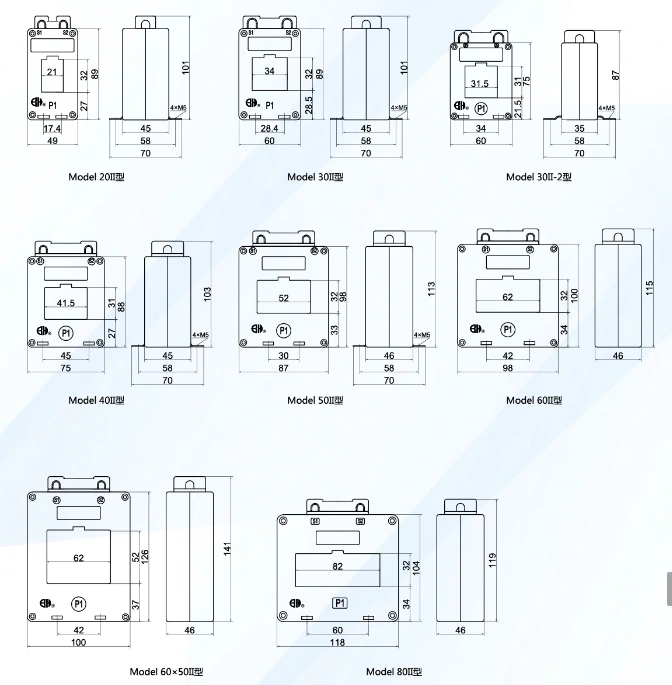

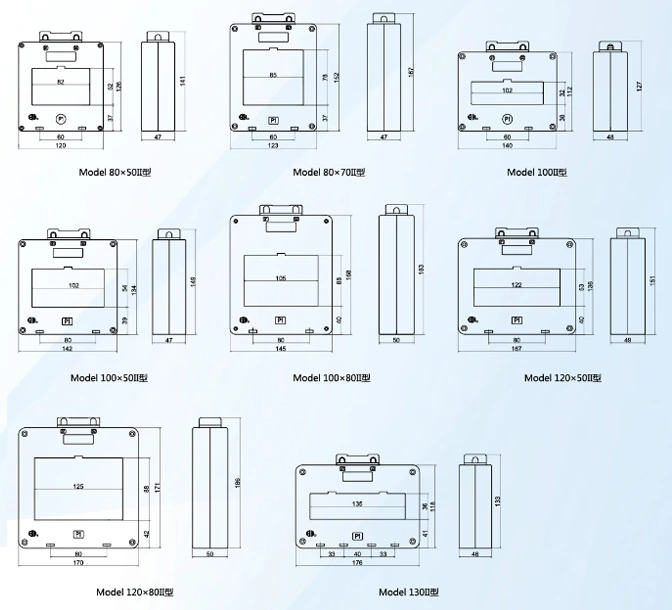

Model | Cutline Dimension (MM) | Wndow Dimersion (MM) | Instalational dimension (MM) | Instalistisk metode | |||||||
W | H | D | b | a | e | M | N | ||||
20ii | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
30ii | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ae | ||
30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ae | ||
40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ae | ||
50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ae | ||
60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | E F | |||
60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | E F | |||
802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | E F | |||
80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | E F | |||
80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | E F | |||
100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | E F | |||
100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | E F | |||
120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | E F | |||
120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | E F | |||
130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | E F | |
150ii | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
180ii | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | E F | |
220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D |
Model | 20ii | 30ii | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
Max Bushar Størrelse/Antal | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
Nøjagtighedsklasse | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
Primær strøm/sekundær Nuværende (a) |
Bedømt byrde (VA) | ||||||||
100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
125 | 2.5 | 25 | 2.5 | 2.5 | |||||
150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
200 | 5 | 5 | 5 | 5 | 5 | ||||
250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
1000 | 15 | 15 | 15 | 15 | 15 | ||||
1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
1500 (1600) | 20 | 20 | 20 | 20 | |||||
2000 | 20 | 20 | 20 | ||||||
2500 | 30 | 30 |
