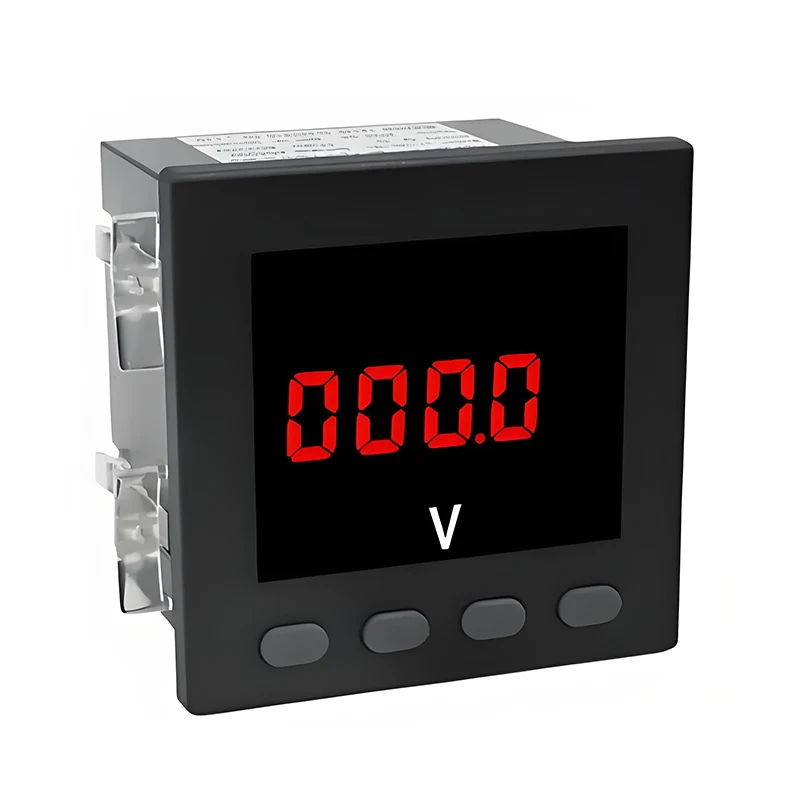

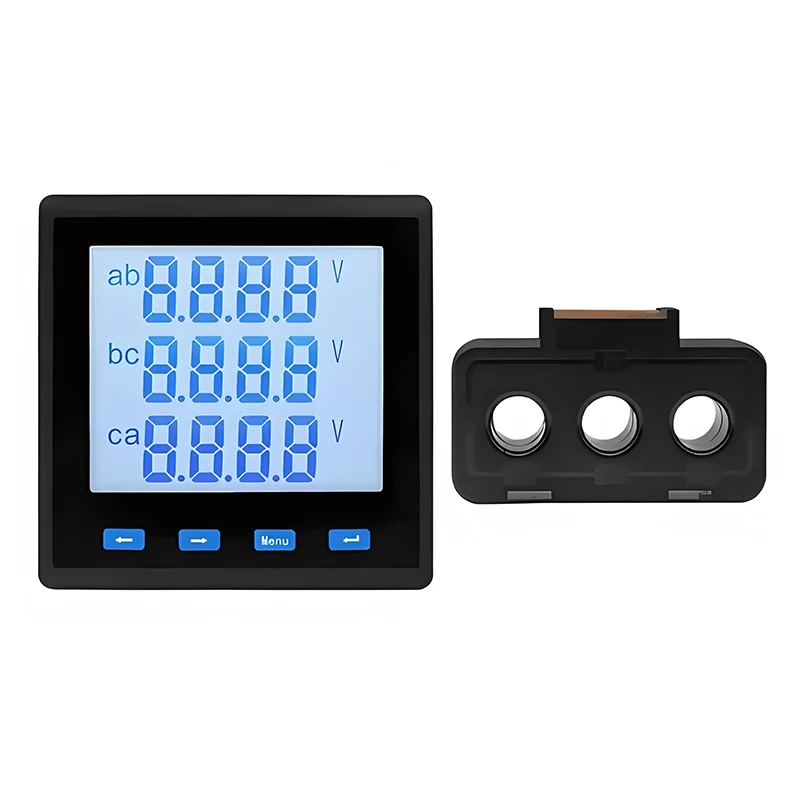

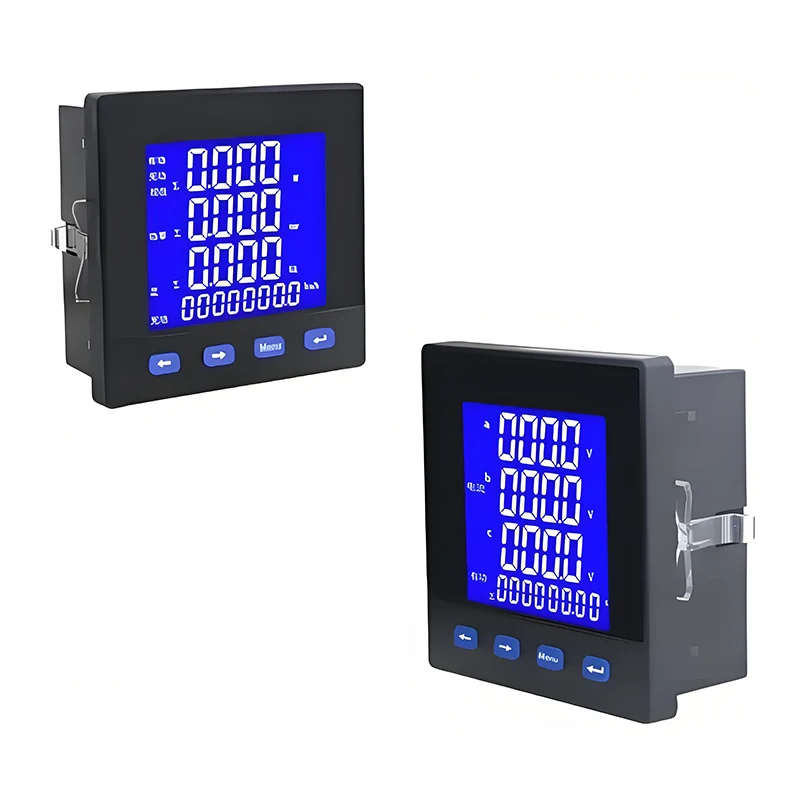

Multifunktionel effektmåler er en slags programmerbar måling, display, digital kommunikation.
Multifunktionelle effektmålere med funktioner såsom kommunikations- og effektpulsoverførsel og output kan gennemføre effektmåling, strømmåling, datavisning, indsamling og transmission og kan bruges i vid udstrækning i substationsautomation, strømdistributionsautomatisering intelligente bygninger og intern strømmåling, styring og styring af virksomheder. Vurdering. Målnøjagtigheden er 0,5, realisering af LED-feltdisplay og fjerntliggende RS-485 digital kommunikationsgrænseflade ved hjælp af Modbus-RTU-kommunikationsprotokol.
|

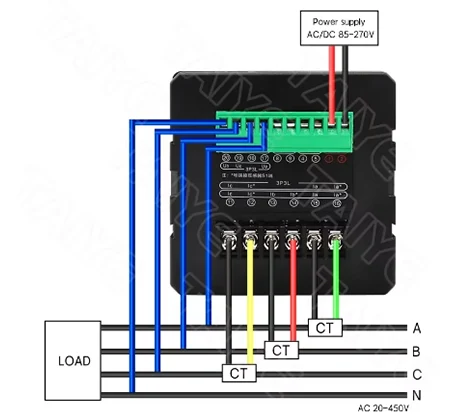

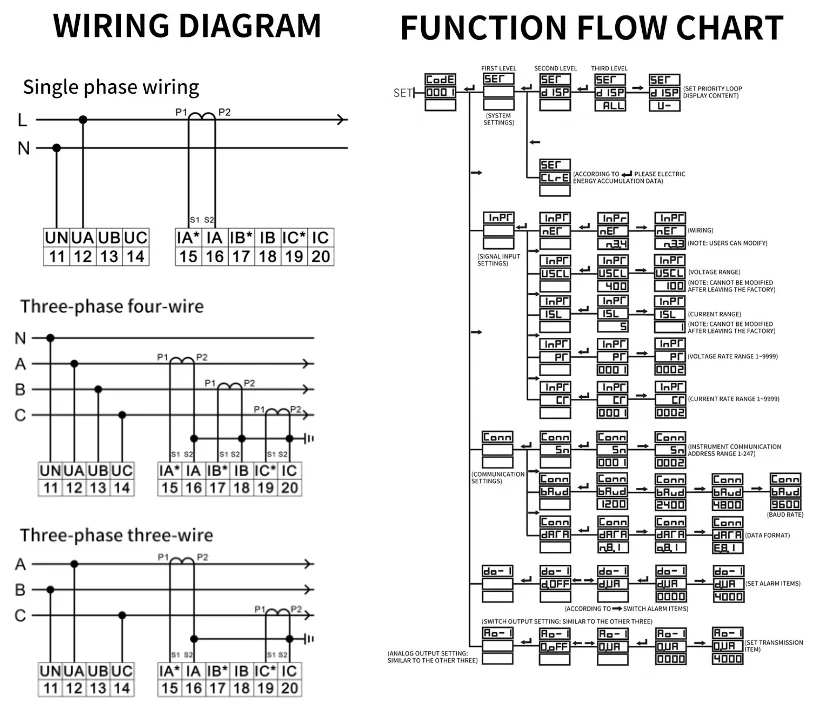

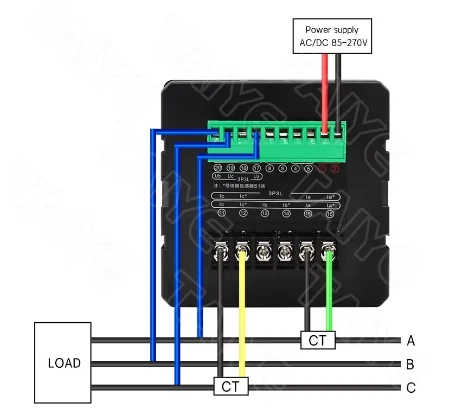

Ledninger |
Tre-fase firetråd Y34/trefaset tre-ledning V33 |
|
Rækkevidde |
400V/100V |
|
Overbelaste: |
Kontinuerlig: 1,2 gange, øjeblikkelig: 2 gange |
|
Strømforbrug: |
<1va |
|
Rækkevidde: |
5A/1A |
|
Overbelaste: |
Kontinuerlig: 1,2 gange, øjeblikkelig: 2 gange |
|
Strømforbrug: |
<1va |
|
Frekvens: |
40 ~ 65Hz |
|
Strømforsyning: |
AC220V eller AC/DC80-270V |
|
Elektrisk energipuls: |
Passiv Optocouler Collector Output, fast pulsbredde 80ms ± 20% |
|
Meddelelse: |
RS485 Kommunikationsgrænseflade, fysisk rum. Overhold den internationale standard Modbus-RTU-protokol. Kommunikationshastigheden er 1200 ~ 9600. Gyldighedsmetode N81, E81, O81 |
|
Analog output: |
0/4 ~ 20mA eller 0 ~ 5/30VDC transmissionsudgang, programmerbare indstillingsoverførselselementer og tilsvarende værdier |
|
Relæudgang: |
Programmerbar fjernbetjening/alarmrelæudgang. Kapacitet 5A/250VAC, 5A/250VDC. Programmerbar alarmkraft, switch -input, analog input eller fjernbetjeningstilstand |
|
Telemetry switch: |
Telemetry switch -indgangsmåling, passiv tør kontaktindgang, programmerbar tilhørende alarmproduktion |
|
Målingsniveau: |
Strøm (0,5), frekvens (± 0,1Hz), aktiv energi (0,5s), reaktiv energi (1), analog input (0,5) |
|

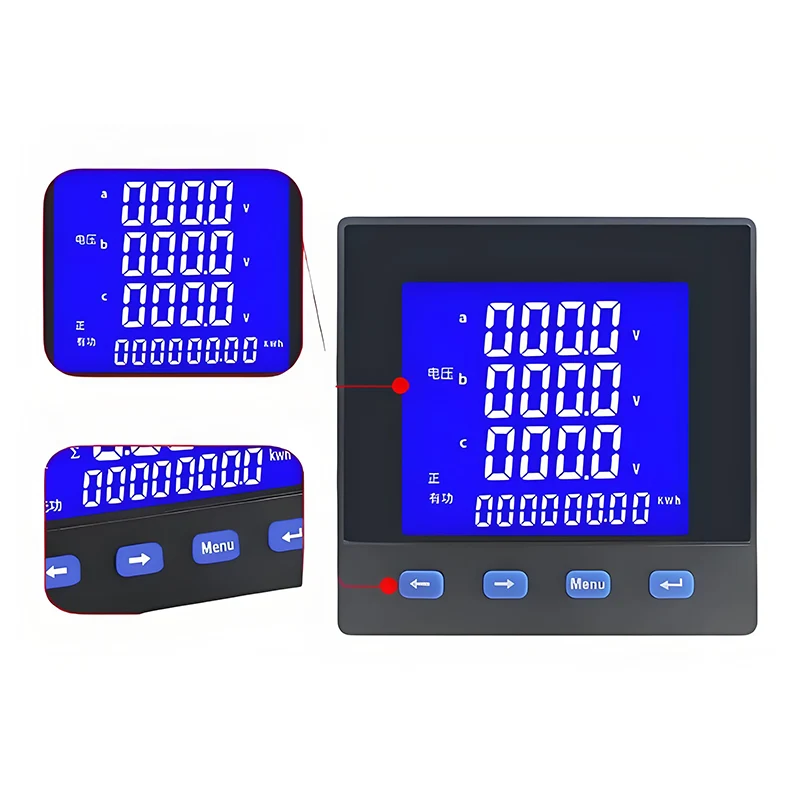

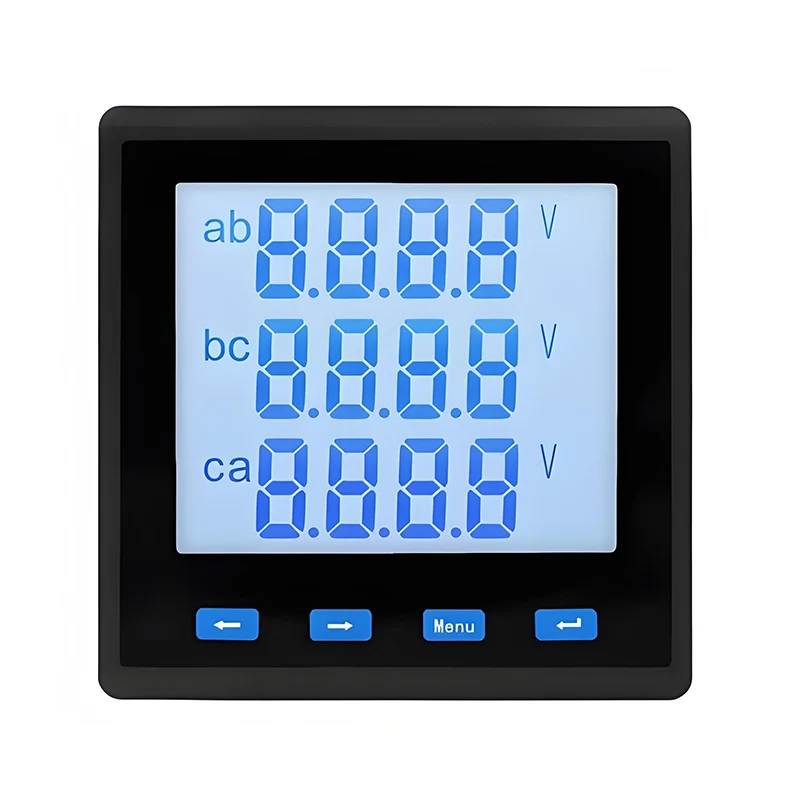

Visningstilstand: |
LCD |
|
Arbejdstemperatur: |
-10 ~ 50ºC |

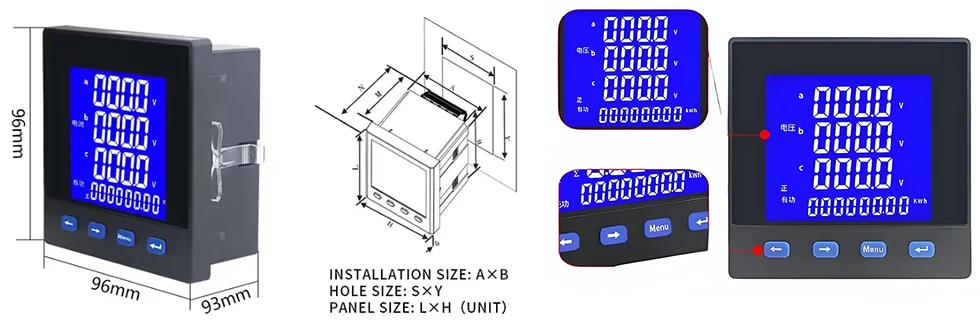

| Dimensioner (LXH) Enhed (mm) |
Skærmpasstørrelse (AXB) Enhed (mm) |
Hulstørrelse (SXY) Enhed (mm) |
TOTAL Længde (N) (mm) |
DYBDE (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
