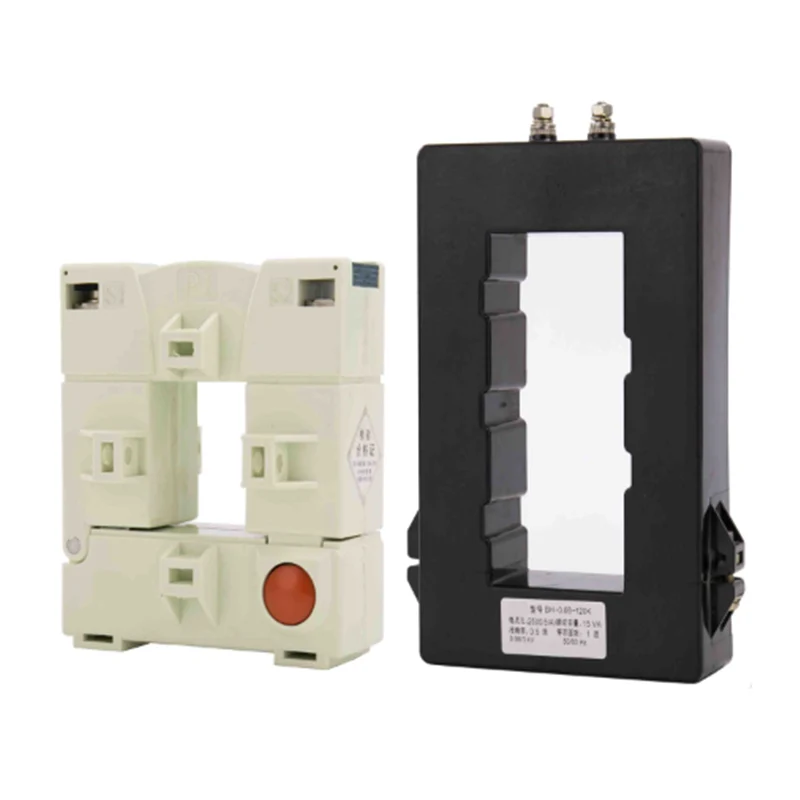

BH- 0,66 Series K nuværende transformatorer

BH- 0,66-serien K nuværende transformatorer er den split-core type CT. Brugt hovedsageligt til kabel- eller busbjælkeapplikationer og til nuværende måling og overvågning. Split Core -design gør det muligt at åbne, installeres og lukkes uden at afbryde det kredsløb, som det er vedhæftet til. Bemærk: Husk, at åben cirkuleret sekundær vikling er strengt forbudt under CT-installation, for at undgå skader på CT såvel som personskader og ulykker.

Send forespørgsel

Produkt beskrivelse

BH- 0,66 Series K Aktuelle transformere Åben type strømtransformator og bruges hovedsageligt i kabel- eller busstang gennem, brugt som måling og overvågning af strøm og samlet i en situation med strømforsyning.

Bemærk: Samlingen af den nuværende transformer, det forbyder de to åbne for at undgå skader på den aktuelle transformer og undgå udstyr eller personskadeulykke.

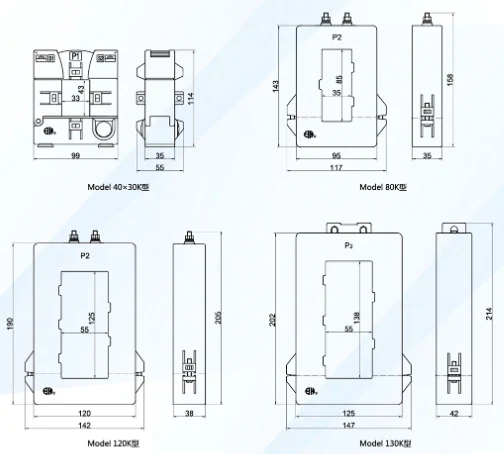

Specifikationer og dimensioner

Model	Oversigt Dimension (MM)						Window Dimension (MM)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120K	142	120	190	205	38		55	125
130K	147	125	202	214	42		55	138

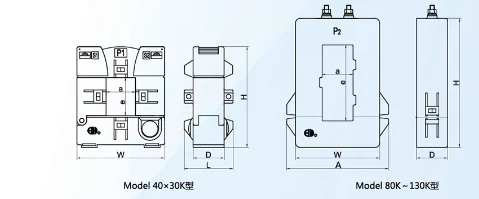

Diagram

Tekniske parametre

Model		40x30k	80k	120K	130K
Nøjagtighedsklasse		0,5 1	0,5 1 2	0,5 1	0,5 1
Primær strøm/sekundær Nuværende (a)		(VA) Bedømt byrde (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Valg af blænde

Afsnit (m㎡) Antal kerne ledninger		16	25	35	50	70	95	120	150	185	240
1Core	Vv	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1Core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2Cores	Vv	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2Cores	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3Cores	Vv	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3Cores	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3+1)	Vv	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	Vv	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
